Pennylane - wprowadzenie

import torch
import matplotlib.pyplot as plt
from IPython.display import clear_output

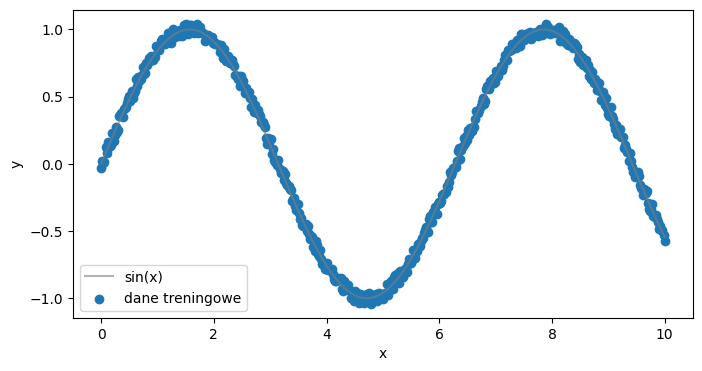

x = torch.linspace(0,10,500).view(-1,1)

si = torch.sin(x).view(-1,1)

y = si + 0.1*(torch.rand(500).view(-1,1)-0.5)


plt.figure(figsize=(8,4))
plt.plot(x, torch.sin(x).view(-1,1), color="tab:grey", alpha=0.6, label="sin(x)")
plt.scatter(x, y, label="dane treningowe")
plt.xlabel('x')
plt.ylabel('y')
plt.legend()
plt.show()

class QN(torch.nn.Module):
    '''Classical -> Quantum -> Classical'''

    def __init__(self, N_INPUT: int, N_OUTPUT: int, Q_NODE, N_QUBITS):
        super().__init__()

        self.layers = torch.nn.Sequential(
            # input layer
            torch.nn.Linear(N_INPUT, N_QUBITS),
            # 1st hidden layer as a quantum circuit
            Q_NODE,
            # output layer
            torch.nn.Linear(N_QUBITS, N_OUTPUT)
        )


    def forward(self, x):
        return  self.layers(x)

import pennylane as qml

n_qubits = 3
dev = qml.device("default.qubit", wires=n_qubits)

@qml.qnode(dev)
def qnode(inputs, weights):
    qml.AngleEmbedding(inputs, wires=range(n_qubits))
    qml.BasicEntanglerLayers(weights, wires=range(n_qubits))
    return [qml.expval(qml.PauliZ(wires=i)) for i in range(n_qubits)]

n_layers = 3

weight_shapes = {"weights": (n_layers, n_qubits)}
qlayer = qml.qnn.TorchLayer(qnode, weight_shapes)

qmodel = QN(1, 1, qlayer, n_qubits)

learning_rate=1e-3

optimiser = torch.optim.Adam(qmodel.parameters(), lr=learning_rate)
criterion = torch.nn.MSELoss()

losses = []

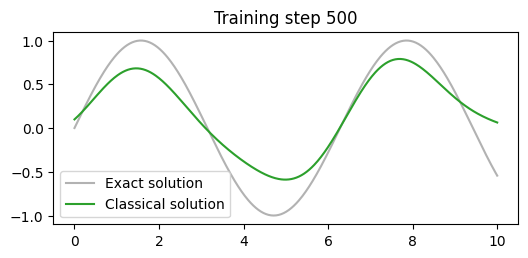

def callback(model, loss):
    losses.append(loss.item())

    clear_output(wait=True)
    prediction = model(x).detach()
    plt.figure(figsize=(6,2.5))
    plt.plot(x[:,0].detach(), torch.sin(x)[:,0].detach(), label="Exact solution", color="tab:grey", alpha=0.6)
    plt.plot(x[:,0].detach(), prediction[:,0], label="Classical solution", color="tab:green")
    plt.title(f"Training step {len(losses)}")
    plt.legend()
    plt.show()

    plt.figure(figsize=(6,2.5))

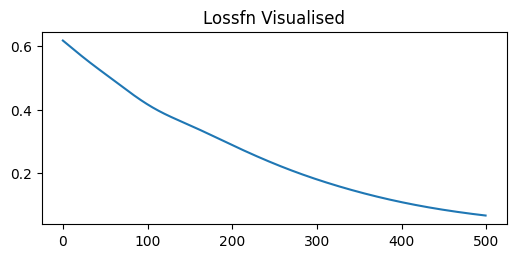

    plt.title('Lossfn Visualised')
    plt.plot(losses)
    plt.show()


def train(X, Y, model, optimiser, epochs, lossfn, callback = None):
    for _ in range(epochs):
        model.train()
        prediction = model(X)
        loss = lossfn(prediction, Y)

        optimiser.zero_grad()
        loss.backward()
        optimiser.step()
        model.eval()
        if callback != None:
            callback(model, loss)

train(x, y, qmodel, optimiser,500, criterion, callback)

🧠 PennyLane

🔗 Strona oficjalna

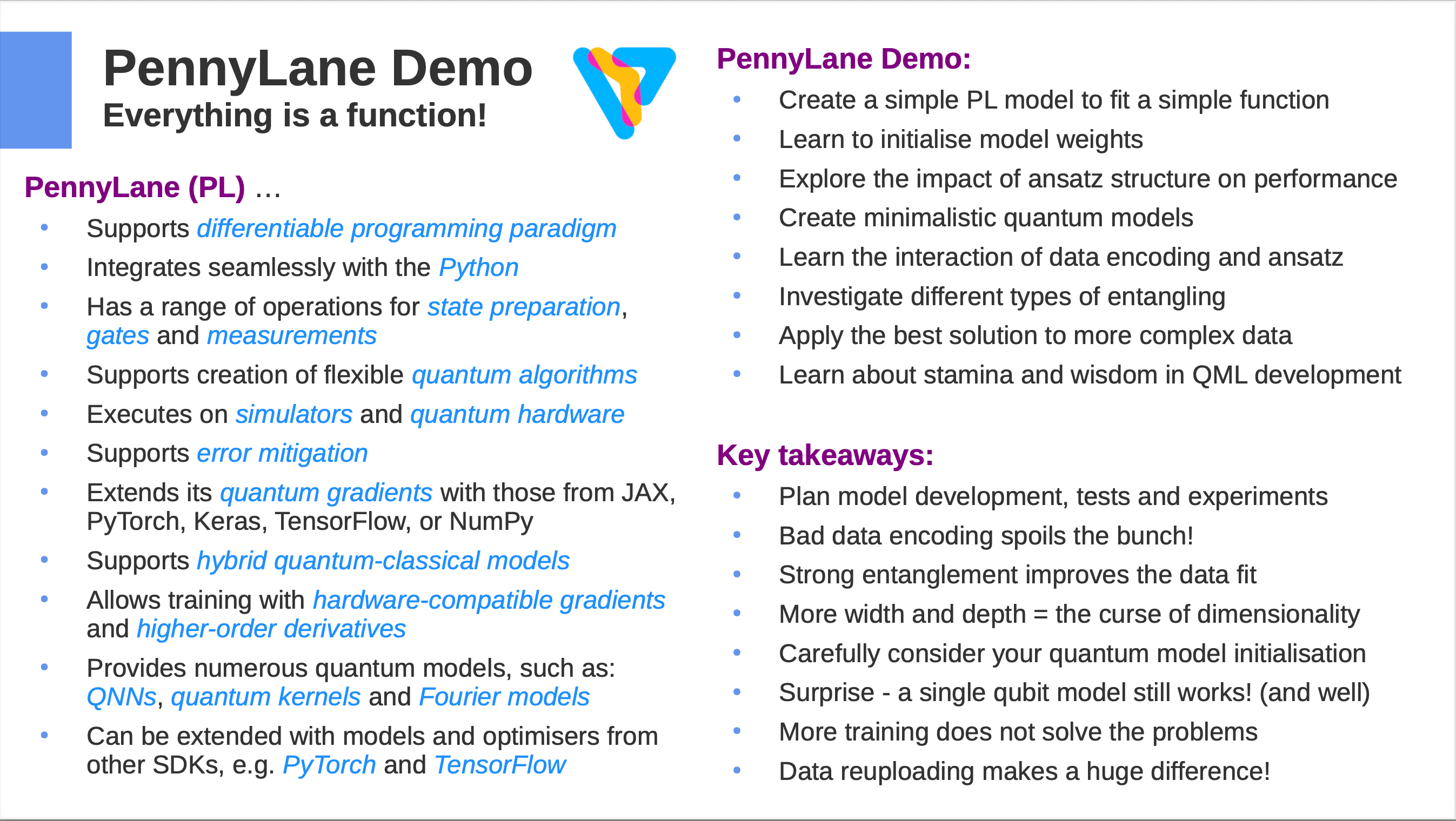

PennyLane to otwarto‑źródłowa biblioteka Pythona opracowana przez Xanadu dla kwantowego uczenia maszynowego, obliczeń kwantowych oraz chemii kwantowej.

Zapewnia wysokopoziomowy, intuicyjny interfejs do budowania hybrydowych modeli kwantowo‑klasycznych, łącząc obwody kwantowe z popularnymi frameworkami uczenia maszynowego, takimi jak PyTorch i TensorFlow.

PennyLane wprowadza pojęcie QNode (quantum node) – funkcji kwantowych, które zachowują się jak zwykłe funkcje Pythona i obsługują automatyczną różniczkowanie (autodiff).

Umożliwia uruchamianie modeli zarówno na symulatorach, jak i na rzeczywistym sprzęcie kwantowym (np. IBM Q, Amazon Braket i inne).

Dzięki PennyLane możesz: - budować wariacyjne algorytmy kwantowe,
- trenować kwantowe sieci neuronowe,
- eksplorować zaawansowane architektury kwantowego uczenia maszynowego.

Biblioteka stanowi potężny most między klasyczną sztuczną inteligencją a rosnącym światem obliczeń kwantowych.

PennyLane zawiera także spersonalizowaną wersję NumPy (pennylane.numpy), która obsługuje tablice śledzone gradientem, co ułatwia integrowanie obwodów kwantowych w procesach optymalizacji.

PennyLane

podstawowe importy bibliotek

import pennylane as qml
import pennylane.numpy as np

🧪 Obwody kwantowe w PennyLane

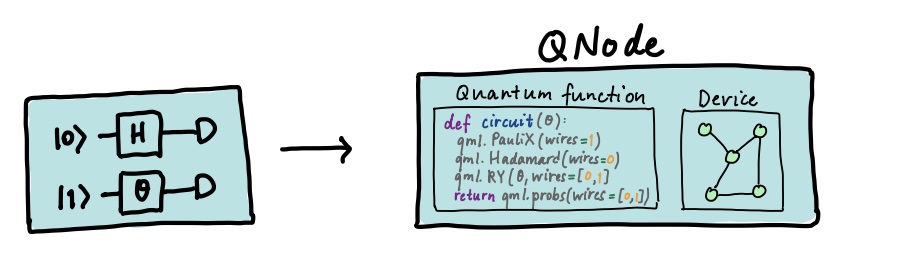

• Obwody kwantowe są implementowane jako funkcje kwantowe, zwane także QNode’ami.
  Są to funkcje kwantowe zachowujące się jak standardowe funkcje Pythona i wspierające automatyczną różniczkację przy użyciu klasycznych narzędzi ML.

• QNode’y są uruchamiane na różnych urządzeniach (devices), takich jak:

  • symulatory (np. default.qubit, lightning.qubit) oraz,
  • rzeczywisty sprzęt kwantowy (np. IBM Q, Amazon Braket, Xanadu).

• Urządzenia są wymienne i określają, w jaki sposób dana funkcja kwantowa jest wykonywana.

PennyLane

🔗 Urządzenia, które możesz używać

Możemy zdefiniować nasz symulator — w tym przypadku użyjemy default.qubit.
Musimy także określić, ile kubitów chcemy użyć, korzystając z parametru wires.

Przykładowe urządzenia

• default.qubit – symulator napisany w Pythonie

• lightning.qubit – szybszy symulator napisany w C++

• default.mixed – używany do symulacji mieszanych stanów kwantowych

dev = qml.device("default.qubit", wires=1)

## for example
dev2 = qml.device("default.qubit", wires=3)

dev3 = qml.device("lightning.qubit", wires=['q1', 'aux'])

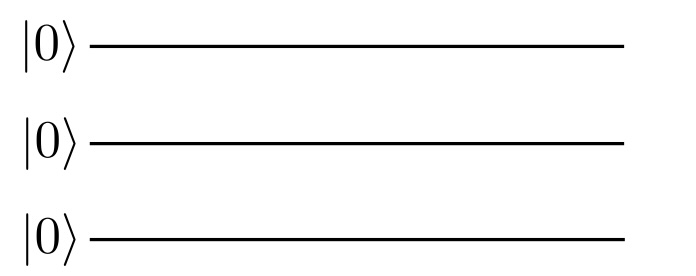

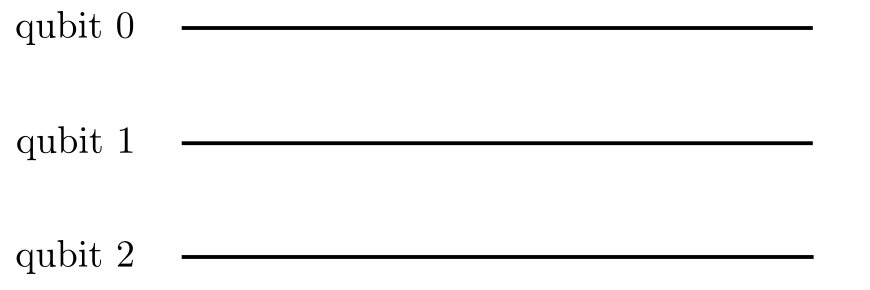

kubity1

\[ \ket{000} = \ket{0}\otimes \ket{0} \otimes \ket{0} \]

Obiekt Qnode będziemy używać do definicji obwodów kwantowych. Obiekt ten wspiera wiele bibliotek do obliczeń numerycznych, tzw. interfejsów: - NumPy, - PyTorch, - TensorFlow, - JAX

Domyślnie QNodes używa interfejs NumPy. Dzięki niemu mamy dostęp do optymalizatorów domyślnych z biblioteki Pennylane. Pozostałe interferjsy wymagają użycia optymalizatorów z innych pakietów.

def qc(): # quantum circuit
    return qml.state()

wires oznacza kwantowy podsystem - czyli nasz pojedynczy kubit. Liczymy od 0 nie od 1.

• Funkcja kwantowa może pobierać klasyczne pamaretry
• Funkcja kwantowa może zawierać klasyczny flow (przepływ) twojego programu for czy if else.

Zbiór kwantowych operatorów

Uruchomienie obwodu kwantowego

Uruchomienie odbywa się po wyborze device z określeniem ilości kubitów (wires)

circ = qml.QNode(qc, dev)
circ()

array([1.+0.j, 0.+0.j])

\[ \ket{\psi} = \ket{0} = [1,0]^{T} \]

circ2 = qml.QNode(qc, dev2)
circ2()

array([1.+0.j, 0.+0.j, 0.+0.j, 0.+0.j, 0.+0.j, 0.+0.j, 0.+0.j, 0.+0.j])

circ3 = qml.QNode(qc, dev3)
circ3()

array([1.+0.j, 0.+0.j, 0.+0.j, 0.+0.j])

dev = qml.device("default.qubit", wires=1)

def quantum_circuit():
    qml.Hadamard(wires=0)
    return qml.state()

circ = qml.QNode(quantum_circuit, dev)

circ()

array([0.70710678+0.j, 0.70710678+0.j])

from math import sqrt
print(circ()[0].real, 1/sqrt(2))
print(circ()[0].real == 1/sqrt(2))

0.7071067811865475 0.7071067811865475
True

qml.draw(circ)()

'0: ──H─┤  State'

qml.draw_mpl(circ)()

obwody z wykorzystaniem decoratora @qml.qnode()

dev = qml.device("default.qubit", wires=1)

@qml.qnode(dev)
def qc():
    qml.Hadamard(wires=0)
    return qml.state()

qc()

array([0.70710678+0.j, 0.70710678+0.j])

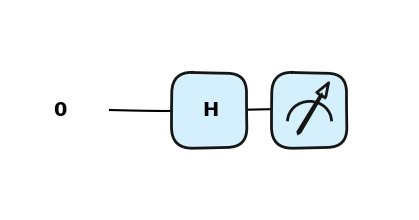

import matplotlib.pyplot as plt

qml.drawer.use_style("pennylane_sketch")

fig, ax = qml.draw_mpl(qc)()
plt.show()

Matplotlib is building the font cache; this may take a moment.

• qml.probs()

dev = qml.device("default.qubit", wires=1)

@qml.qnode(dev)
def qc():
    qml.Hadamard(wires=0)
    return qml.probs()

qc()

array([0.5, 0.5])

a jaki wynik otrzymamy dla pustego obwodu?

dev = qml.device("default.qubit", wires=1)

@qml.qnode(dev)
def qc():
    return qml.probs()

results = qc()
results

array([1., 0.])

• użyj qml.sample() lub qml.counts() dla innych wariantów wyników.

Ilość wykonań obwodu sterowana jest w QNode za pomocą parametru shot, który może być liczbą jak również listą liczb. > Uwaga w wersji biblioteki <0.43 - parametr shot ustawiany jest na poziomie device.

dev = qml.device("default.qubit", wires=1)

@qml.qnode(dev, shots=5)
def qc():
    qml.Hadamard(wires=0)
    return qml.sample()

qc()

array([[0],
       [0],
       [0],
       [0],
       [1]])

dev = qml.device("default.qubit", wires=1)

@qml.qnode(dev, shots=100)
def qc():
    qml.Hadamard(wires=0)
    return qml.counts()

results = qc()

results

{np.str_('0'): np.int64(48), np.str_('1'): np.int64(52)}

type(results), results.items()

(dict,
 dict_items([(np.str_('0'), np.int64(48)), (np.str_('1'), np.int64(52))]))

int(results['0']), int(results['1'])

(48, 52)

from functools import partial

dev = qml.device("default.qubit", wires=['q1'])

@partial(qml.set_shots, shots=[5, 10, 1000])
@qml.qnode(dev)
def qc():
    qml.Hadamard(wires='q1')
    return qml.counts()

results = qc()

results

({np.str_('0'): np.int64(3), np.str_('1'): np.int64(2)},
 {np.str_('0'): np.int64(6), np.str_('1'): np.int64(4)},
 {np.str_('0'): np.int64(520), np.str_('1'): np.int64(480)})

Przygotowanie własnego stanu początkowego

\[ \ket{\psi}=\ket{1} = 0 \ket{0} + 1 \ket{1} \]

import pennylane as qml
from pennylane import numpy as np
from pennylane.ops import StatePrep

dev = qml.device("default.qubit", wires=1)


state1 = np.array([0,1]) # state after initialization

@qml.qnode(dev)
def qc(state):
    StatePrep(state, wires=0)
    return qml.state()

qc(state1).real

tensor([0., 1.], requires_grad=True)

@qml.qnode(dev)
def qc(state):
    StatePrep(state, wires=0)
    return qml.probs()

qc(state1)

tensor([0., 1.], requires_grad=True)

dwa kubity

dev = qml.device("default.qubit", wires=2)

stan = np.array([1/2, 1/2, 1/2, 1/2])

prawd = [i**2 for i in stan]
print(f"test: sum of probs {np.sum(prawd)}")

@qml.qnode(dev)
def qc():
    StatePrep(stan, wires=[0,1])
    return qml.state()

qc()

test: sum of probs 1.0

tensor([0.5+0.j, 0.5+0.j, 0.5+0.j, 0.5+0.j], requires_grad=True)

Kod naszej wartwy ukrytej w której użyliśmy obwodu kwantowego realizował następujące obiekty i funkcje:

import pennylane as qml

n_qubits = 2
dev = qml.device("default.qubit", wires=n_qubits)

@qml.qnode(dev)
def qnode(inputs, weights):
    qml.AngleEmbedding(inputs, wires=range(n_qubits))
    qml.BasicEntanglerLayers(weights, wires=range(n_qubits))
    return [qml.expval(qml.PauliZ(wires=i)) for i in range(n_qubits)]

Obwody kwantowe składają się z rejestrów, które reprezentują poszczególne kubity.

Domyślnie kubity inicjalizujemy w stanie 0.

Operacje wykonywane na kubitach nazywamy bramkami.

Operacje te można wykonywać na jednym albo i wielu kubitach na raz.

Domyślnie będziemy optymalizować algortymy aby składały się z jak najmniejszej ilości bramek działających na dużą liczbę kubitów.

Graficznie można rozumieć realizację algorytmu jako stosowanie bramek na poszczególnych kubitach.

kibu2

W bibliotece PennyLane, obwody kwantowe reprezentowane są przez kwantowe funkcje, realizowane przez klasyczne funkcje w pythonie.

Schemat kodu penny lane możemy zapisać jako:

import pennylane as qml

def my_quantum_function(params):

    # Single-qubit operations with no input parameters
    qml.Gate1(wires=0)
    qml.Gate2(wires=1)

    # A single-qubit operation with an input parameter
    qml.Gate3(params[0], wires=0)

    # Two-qubit operation with no input parameter on wires 0 and 1
    qml.TwoQubitGate1(wires=[0, 1])

    # Two-qubit operation with an input parameter on wires 0 and 1
    qml.TwoQubitGate2(params[1], wires=[0, 1])

    # Return the result of a measurement
    return qml.Measurement(wires=[0, 1])

Matematycznie całość możemy zapisać jako:

Przykładowo

import pennylane as qml
from pennylane import numpy as np

dev = qml.device("default.qubit", wires=2)
#dev = qml.device("default.qubit", wires=2, shots=1000)

@qml.qnode(dev)
def circ(theta):
    qml.Hadamard(wires = 0)
    qml.CNOT(wires = [0,1])
    qml.RZ(theta, wires = 0)
    return qml.state()
#    return qml.probs(wires = [0,1])

circ(np.pi)

array([4.32978028e-17-0.70710678j, 0.00000000e+00+0.j        ,
       0.00000000e+00+0.j        , 4.32978028e-17+0.70710678j])

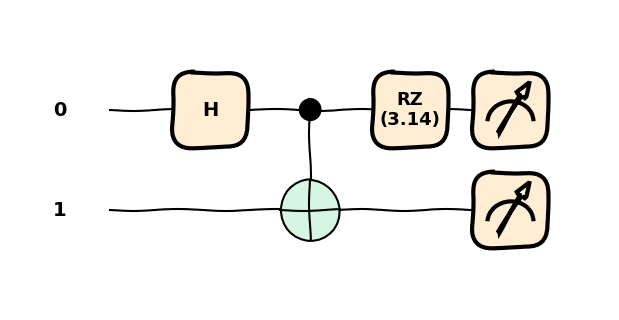

print(qml.draw(circ)(np.pi))

0: ──H─╭●──RZ(3.14)─┤  State
1: ────╰X───────────┤  State

qml.draw_mpl(circ, decimals=2, style="sketch", level="device")(np.pi)

Bramka X

Bramka X-gate reprezentowana jest przez macierz Pauli-X :

\[ X = \begin{pmatrix} 0 & 1 \\ 1 & 0 \\ \end{pmatrix} \]

Bramka X obraca kubit w kierunku osi na sferze Bloch’a o \(\pi\) radianów. Zmienia \(|0\rangle\) na \(|1\rangle\) oraz \(|1\rangle\) na \(|0\rangle\). Jest często nazywana kwantowym odpowiednikiem bramki NOT lub określana jako bit-flip.

\[ \sigma_x \ket{0} = \ket{1} \,\,\, \sigma_x\ket{1} = \ket{0} \]

dev = qml.device("default.qubit", wires=1)
@qml.qnode(dev)
def qc():
    qml.X(wires=0)
    return qml.state()

qc()

array([0.+0.j, 1.+0.j])

dev = qml.device("default.qubit", wires=1)
@qml.qnode(dev)
def qc():
    qml.PauliX(wires=0)
    return qml.state()

qc()

array([0.+0.j, 1.+0.j])

qml.draw_mpl(qc)()

dev = qml.device("default.qubit", wires=1)
@qml.qnode(dev)
def qc():
    qml.PauliX(wires=0)
    qml.X(wires=0)
    return qml.state()

qml.draw_mpl(qc)()
qc()

array([1.+0.j, 0.+0.j])

Dowolna bramka unitarna

from pennylane import numpy as np

U = np.array([[1, 1], [1, -1]]) / np.sqrt(2)

dev = qml.device("default.qubit", wires=1)

@qml.qnode(dev)
def qc():
    qml.QubitUnitary(U, wires=0)
    return qml.state()

qml.draw_mpl(qc)()
qc()

tensor([0.70710678+0.j, 0.70710678+0.j], requires_grad=True)

Bramka Hadamarda

Bramka Hadamarda przetwarza stan \(|0\rangle\) na kombinacje liniowa (superpozycje) \(\frac{|0\rangle + |1\rangle}{\sqrt{2}}\), co oznacza, że pomiar zwróci z takim samym prawdopodobieństwem stanu 1 lub 0. Stan ten często oznaczany jest jako: \(|+\rangle\).

\[ H = \frac{1}{\sqrt{2}}\begin{pmatrix} 1 & 1 \\ 1 & -1 \\ \end{pmatrix} \]

\[ H\ket{0} = \frac{\sqrt{2}}{2} (\ket{0}+ \ket{1})\] \[ H\ket{1} = \frac{\sqrt{2}}{2}(\ket{0}- \ket{1})\]

dev = qml.device("default.qubit", wires=1)

@qml.qnode(dev)
def qc():
    qml.Hadamard(wires=0)
    return qml.state()

qc()

array([0.70710678+0.j, 0.70710678+0.j])

dev = qml.device("default.qubit", wires=1)

@qml.qnode(dev)
def qc(state):
    if state==1:
        qml.X(wires=0)
    qml.Hadamard(wires=0)
    qml.PauliX(wires=0)
    qml.Hadamard(wires=0)
    return qml.state()

qc(0)

array([1.+0.j, 0.+0.j])

qc(1)

array([ 0.+0.j, -1.+0.j])

bramka SX

Bramka SX jest pierwiastkiem kwadratowym bramki X. Dwukrotne zastosowanie powinno reazlizowac bramkę X.

\[ SX = \frac{1}{2}\begin{pmatrix} 1+i & 1-i \\ 1-i & 1+i \\ \end{pmatrix} \]

dev = qml.device("default.qubit", wires=1)
@qml.qnode(dev)
def qc():
    qml.SX(wires=0)
    return qml.state()

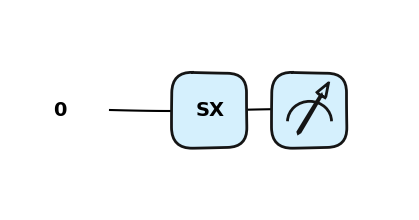

qml.draw_mpl(qc)()
qc()

array([0.5+0.5j, 0.5-0.5j])

dev = qml.device("default.qubit", wires=1)
@qml.qnode(dev)
def qc():
    qml.SX(wires=0)
    qml.SX(wires=0)
    return qml.state()

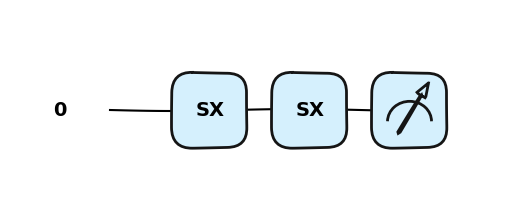

qml.draw_mpl(qc)()
qc()

array([0.+0.j, 1.+0.j])

Z gate

\[ Z = \begin{pmatrix} 1 & 0 \\ 0 & -1 \\ \end{pmatrix} = \begin{pmatrix} 1 & 0 \\ 0 & e^{i \pi} \\ \end{pmatrix} \]

Inne nazwy bramki: phase flip lub sign flip

dev = qml.device("default.qubit", wires=1)
@qml.qnode(dev)
def qc():
    qml.Z(wires=0)
    return qml.state()

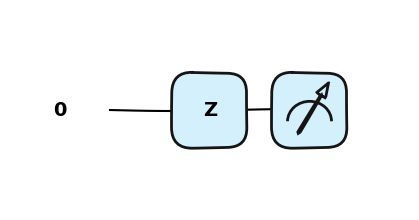

qml.draw_mpl(qc)()
qc()

array([ 1.+0.j, -0.+0.j])

RZ gate

Bramkę PauliZ można uogólnić i sparametryzować kątem. Dla \(\phi=\pi\) otrzymujemy bramkę \(\sigma_z\).

\[ \begin{pmatrix} 1 & 0 \\ 0 & -1 \\ \end{pmatrix} = \begin{pmatrix} 1 & 0 \\ 0 & e^{i \pi} \\ \end{pmatrix} = \begin{pmatrix} 1 & 0 \\ 0 & e^{i \phi} \\ \end{pmatrix} \]

\[ R_Z(\phi) = e^{-i \phi \frac{\sigma_z}{2} } \]

\[ RZ = \begin{pmatrix} e ^{-i \frac{\phi}{2} } & 0 \\ 0 & e ^{i \frac{\phi}{2} } \\ \end{pmatrix} = \cos(\frac{\phi}{2})I_2 - \sin(\frac{\phi}{2}) i\sigma_z \]

from pennylane import numpy as np

dev = qml.device("default.qubit", wires=1)
@qml.qnode(dev)


def qc(phi):
    qml.RZ(phi=phi, wires=0)
    return qml.state()

qc(np.pi/2)

array([0.70710678-0.70710678j, 0.        +0.j        ])

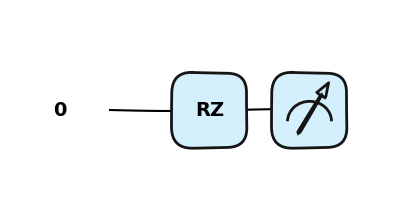

qml.draw_mpl(qc)(np.pi/2)

from pennylane import numpy as np

dev = qml.device("default.qubit", wires=1)
@qml.qnode(dev)


def qc(phi):
    qml.SX(wires=0)
    qml.RZ(phi=phi, wires=0)
    return qml.state()

qc(np.pi)

array([0.5-0.5j, 0.5+0.5j])
