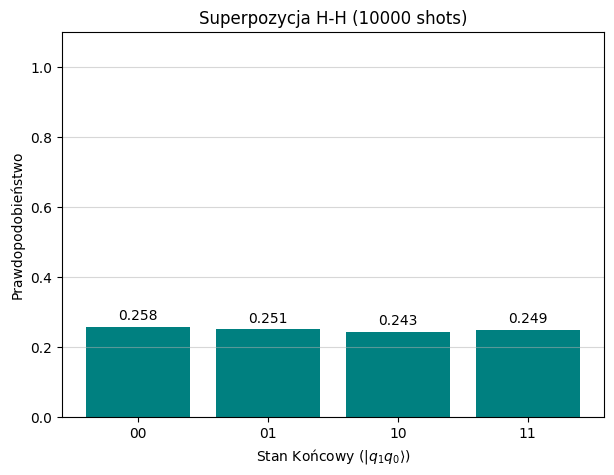

import pennylane as qmlimport matplotlib.pyplot as pltSHOTS =10000ALL_STATES = ['00', '01', '10', '11']dev = qml.device("default.qubit", wires=2, shots=SHOTS)def plot_counts_histogram(counts, title):"""Generuje histogram, wyświetlając wszystkie 4 stany (00, 01, 10, 11).""" full_counts = {state: counts.get(state, 0) for state in ALL_STATES} probabilities = [full_counts[state] / SHOTS for state in ALL_STATES] plt.figure(figsize=(7, 5)) plt.bar(ALL_STATES, probabilities, color='teal') plt.xlabel("Stan Końcowy ($|q_1 q_0 \\rangle$)") plt.ylabel("Prawdopodobieństwo") plt.title(title +f" ({SHOTS} shots)") plt.ylim(0, 1.1) plt.grid(axis='y', alpha=0.5)for i, prob inenumerate(probabilities): plt.text(i, prob +0.02, f'{prob:.3f}', ha='center', fontsize=10) plt.show()@qml.qnode(dev)def circ_bell():"""Stan Bella: splątanie, wynik powinien być ~50% '00' i ~50% '11'""" qml.H(wires=0) qml.CNOT(wires=[0, 1])return qml.counts()@qml.qnode(dev)def circ_h_h():"""Hadamard na obu: superpozycja, wynik ~25% dla każdego stanu""" qml.H(wires=0) qml.H(wires=1)return qml.counts()@qml.qnode(dev)def circ_zero():"""Stan zerowy: wynik 100% '00'"""# Brak bramek oznacza stan początkowy |00>return qml.counts()
/Users/seba/Documents/GitHub/qml2025/venv/lib/python3.13/site-packages/pennylane/devices/device_api.py:193: PennyLaneDeprecationWarning: Setting shots on device is deprecated. Please use the `set_shots` transform on the respective QNode instead.
warnings.warn(

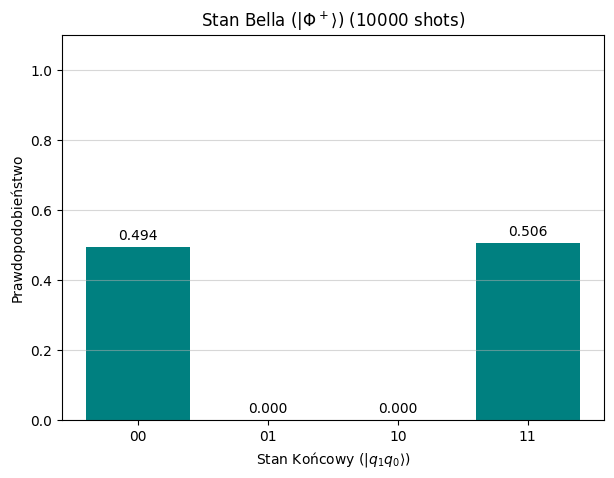

# Wywołanie dla Stanu Bellaprint("Symulacja Stanu Bella...")counts_bell = circ_bell() plot_counts_histogram(counts_bell, "Stan Bella ($|\\Phi^+ \\rangle$)")

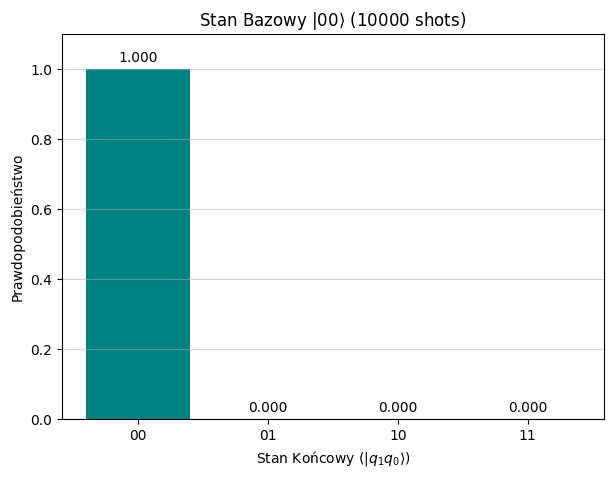

# Wywołanie dla Stanu Zerowegoprint("Symulacja Stanu Zerowego...")counts_zero = circ_zero()plot_counts_histogram(counts_zero, "Stan Bazowy $|00\\rangle$")
Symulacja Stanu Zerowego...
Kopiowanie Kubitu
Klasyczne komputery bardzo często wykorzystując operację kopiowania.
Zobaczmy jak taka operacja wygląda dla kubitów.
Rozwazmy obwod z operatorem C, który w działaniu na dwa kubity kopiuje wartość pierwszego kubitu na wynik drugiego. Drugi kubit mozna na początku ustawić w dowolnym stanie.
Chcemy skopiować stan \(\ket{\psi_0} = a\ket{0} + b\ket{1}\)
Stan początkowy układu: \(\ket{\psi_0} \otimes \ket{0}\)
Chcemy przekształcić na \(\ket{\psi_0} \otimes \ket{\psi_0}\) czyli
\[
C \left(\ket{\psi_0} \otimes \ket{0}\right) = \ket{\psi_0} \otimes \ket{\psi_0}
\]
Lewa strona
\[
C \left(\ket{\psi_0} \otimes \ket{0}\right) = C\left( (a\ket{0} + b\ket{1} ) \otimes \ket{0} \right)
\]\[
C\left( a\ket{0} \otimes \ket{0} + b\ket{1}\otimes \ket{0} \right) = a C \left(\ket{0} \otimes \ket{0}\right) + b C \left( \ket{1}\otimes \ket{0}\right)
\]\[
a \ket{00} + b \ket{11}
\]
dwa bity wejsciowe są takie same (00, 11) i dają na prawym bicie odpowiedzi 0.
dwa bity wejsciowe są rózne (10,01) i dają na prawym bicie odpowiedzi 1.
Aby napisać prawidłowe rozwiązanie musimy stworzyć bramki, które będą rozpoznawać czy dwa kubity są takie same czy tez rózne. Dla przypomnienia - klasycznie rolę taką pełni bramka XOR.
/Users/seba/Documents/GitHub/qml2025/venv/lib/python3.13/site-packages/pennylane/devices/device_api.py:193: PennyLaneDeprecationWarning: Setting shots on device is deprecated. Please use the `set_shots` transform on the respective QNode instead.
warnings.warn(
{np.str_('00'): np.int64(1)}

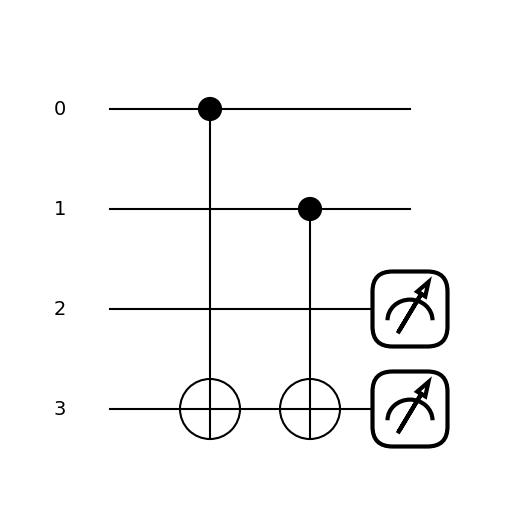

fig, ax = qml.draw_mpl(qc)()plt.show()
forinputin ['00','01','10','11']:print(f"wartosci poczatkowe: {input} : wynik {qc(input)}")
wartosci poczatkowe: 00 : wynik {np.str_('00'): np.int64(1)}
wartosci poczatkowe: 01 : wynik {np.str_('01'): np.int64(1)}
wartosci poczatkowe: 10 : wynik {np.str_('01'): np.int64(1)}
wartosci poczatkowe: 11 : wynik {np.str_('00'): np.int64(1)}
Zastosowanie dwóch CNOT do inputów rozwiązuje nam problem prawego bitu odpowiedzi.
Co z pierszym bitem odpowiedzi otrzymywanym po pomiarzze q3 ?
jego wartość dla pierwszych trzech równań zawsze wynosi 0.
Jednak dla równania 1+1 powinniśmy otrzymać 1.
Do rozwiązania tego problemu mozna wykorzystać bramkę operującą na 3 kubitach. Bramka ta to bramka Toffoli.
import pennylane as qmlfrom pennylane import numpy as np dev = qml.device('default.qubit', wires=4, shots=1)@qml.qnode(dev)def qc(): qml.X(wires=0) qml.X(wires=1) qml.CNOT([0,1]) qml.CNOT([0,2]) qml.Toffoli([0,1,3])return qml.counts(wires=[2,3])qc()print("wynik 1+1 =",int('10', 2))
wynik 1+1 = 2
/Users/seba/Documents/GitHub/qml2025/venv/lib/python3.13/site-packages/pennylane/devices/device_api.py:193: PennyLaneDeprecationWarning: Setting shots on device is deprecated. Please use the `set_shots` transform on the respective QNode instead.
warnings.warn(
Bramka (i operator) Z, w bazie obliczeniowej dany jest macierzą: \[
\textbf{Z} = \begin{bmatrix} 1 \,\,\,\,\,\,\,\, 0 \\ 0 \,\, -1 \end{bmatrix}
\]
Operator ten mierzy różnicę pomiędzy prawdopodobieństwem, że kubit jest w stanie \(\ket{0}\) a prawdopodobieństwem, że jest w stanie \(\ket{1}\)
W ogólności wartość oczekiwana (wartość średnia wyniku pomiaru w bazie operatora Z) dana jest wzorem: \[
\textbf{<Z>} = \bra{\psi} \textbf{Z} \ket{\psi}
\]
Możemy obliczyć: \[
\bra{\psi} \textbf{Z} \ket{\psi} = (\alpha^*\bra{0} + \beta^*\bra{1} ) \,\,\, Z \,\,\,(\alpha\ket{0} + \beta\ket{1}) = |\alpha|^2 - |\beta|^2
\] Czyli dla kubitu w stanie \(\ket{0}\)\[
\textbf{<Z>} = 1
\] Dla kubitu w stanie \(\ket{1}\)\[
\textbf{<Z>} = -1
\] Dla kubitu w superpozycji \(\ket{0} +\ket{1}\)\[
\textbf{<Z>} = 0
\]
# wartosc oczekiwana dev = qml.device('default.qubit', wires=1)@qml.qnode(dev)def qc(test='0'):if test =='1': qml.X(wires=0)return qml.expval(qml.PauliZ(wires=0))
🧐 Wyjaśnienie Działania Funkcji Kosztu w VQA (Mini-Eksperyment)
W tym prostym eksperymencie z Wariacyjnym Algorytmem Kwantowym (VQA), optymalizator (Gradient Descent) minimalizuje funkcję kosztu, choć nie została ona jawnie zdefiniowana jako np. Mean Squared Error (MSE). Dzieje się tak, ponieważ w bibliotekach takich jak PennyLane, optymalizator domyślnie przyjmuje, że to, co zwraca \(\mathbf{QNode}\) jest funkcją celu, którą należy minimalizować.
1. Definicja Kosztu Przez Operator PauliZ
Twój obwód qn(theta) jest zdefiniowany następująco:
Ponieważ \(\mathbf{qn}(\theta)\) zwraca Wartość Oczekiwaną operatora PauliZ (\(\langle \mathbf{Z} \rangle \in [-1, 1]\)), optymalizator traktuje ten wynik jako funkcję kosztu \(\mathbf{C}(\theta)\), którą należy sprowadzić do najniższej możliwej wartości, czyli \(-1\).
\[\text{Optymalizator dąży do minimalizacji: } \mathbf{C}(\theta) = \langle \mathbf{Z} \rangle\]
2. Cel Obwodu Kwantowego
W tym kontekście, obwód VQA jest używany do znalezienia stanu własnego operatora \(\mathbf{Z}\) odpowiadającego najniższej wartości własnej (\(\lambda = -1\)). Jest to analogiczne do algorytmu Variational Quantum Eigensolver (VQE), który służy do znajdowania energii stanu podstawowego (najniższej wartości własnej Hamiltonianu).
Pożądany Stan: Stan \(\ket{1}\), dla którego \(\mathbf{Z}\ket{1} = -1\ket{1}\) (minimalna wartość oczekiwana).
Architektura Obwodu:
qml.X(wires=0): Ustawia kubit w stan \(\ket{1}\).
qml.RY(theta, wires=0): Wprowadza parametr \(\theta\), który perturbuje stan \(\ket{1}\).
Działanie Optymalizatora: Zaczynając z \(\theta\) bliskim zera (gdzie \(\langle \mathbf{Z} \rangle \approx -1\)), optymalizator bardzo szybko dąży do kąta \(\theta\), który minimalizuje perturbację, czyli \(\theta \to 0\) lub \(\theta \to 2\pi\). W tych punktach stan wraca do \(\ket{1}\), a koszt osiąga swoje minimum \(-1\).
💡 Podsumowanie
Eksperyment ten demonstruje podstawową funkcjonalność wariacyjnego uczenia maszynowego w kwantowym kontekście, gdzie sam obwód kwantowy może definiować funkcję celu (Hamiltonian), a klasyczny optymalizator znajduje parametry \(\theta\), które minimalizują tę funkcję. Jest to archetyp podejścia hybrydowego (klasyczny optymalizator + kwantowe przetwarzanie).

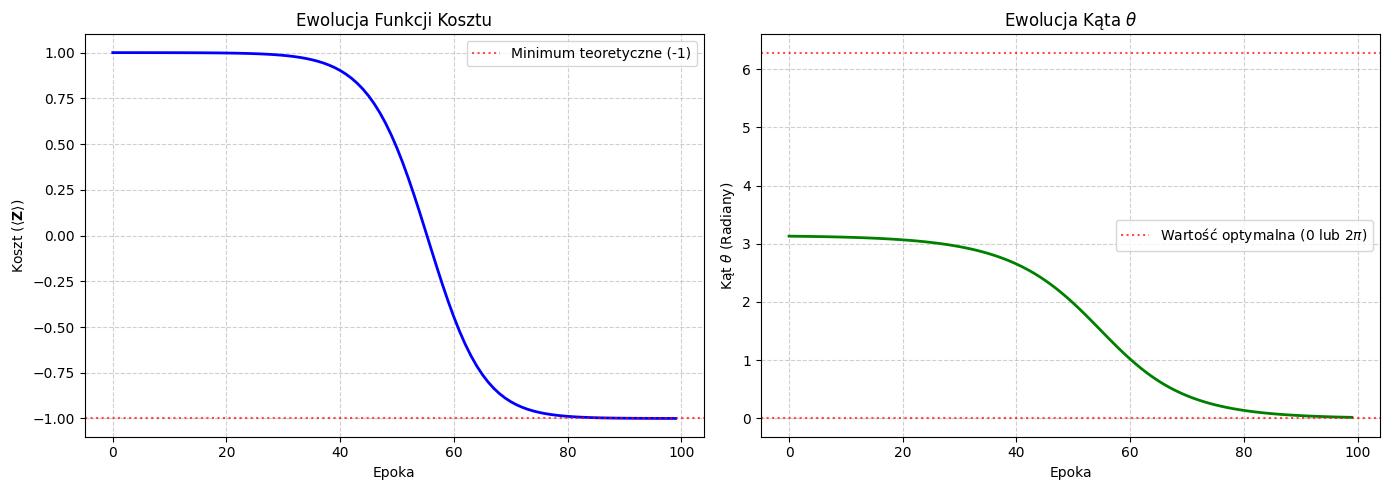

import pennylane as qmlimport pennylane.numpy as npimport matplotlib.pyplot as plt# 1. Definicja Urządzenia i Obwodu Kwantowegodev = qml.device('default.qubit', wires=1)@qml.qnode(dev)def qn(theta): qml.X(wires=0) # Ustawia stan na |1> (expval Z = -1) qml.RY(theta, wires=0) # Obrót wokół Y (zmienia expval Z)return qml.expval(qml.PauliZ(0)) # Funkcja celu: minimalizujemy expval Z# 2. Inicjalizacja Parametrów i Optymalizatora# Zaczynamy z theta, gdzie koszt nie jest minimalny, aby zobaczyć proces optymalizacji.# Np. theta = pi/2, gdzie RY(pi/2) na |1> daje 1/sqrt(2)(|1> - |0>), a expval Z = 0.theta_init = np.array([np.pi-0.01], requires_grad=True) opt = qml.GradientDescentOptimizer(stepsize=0.1)epochs =100# Listy do przechowywania historii treningucost_history = []theta_history = []# 3. Pętla Treningowatheta = theta_init # Ustawienie początkowej wartości thetaprint("--- Rozpoczęcie treningu ---")for epoch inrange(epochs):# Wykonaj krok optymalizatora i oblicz koszt theta, cost = opt.step_and_cost(qn, theta)# Zapisz historię cost_history.append(cost) theta_history.append(theta[0]) # theta jest tablicą numpy, bierzemy tylko wartośćif epoch %10==0or epoch == epochs -1:print(f"Epoka: {epoch:3d} | Kąt theta: {theta.item():.4f} | Koszt: {cost.item():.4f}")print("\n--- Trening zakończony ✅ ---")print(f"Końcowy kąt theta: {theta.item():.4f}") print(f"Końcowy koszt: {cost.item():.4f}")# 4. Wizualizacja Historii Treningufig, axes = plt.subplots(1, 2, figsize=(14, 5))# Wykres kosztuaxes[0].plot(range(epochs), cost_history, color='blue', linewidth=2)axes[0].set_title('Ewolucja Funkcji Kosztu')axes[0].set_xlabel('Epoka')# POPRAWIONA LINIA: Poprawna składnia LaTeX dla wartości oczekiwanejaxes[0].set_ylabel('Koszt ($\langle \\mathbf{Z}\\rangle$)') axes[0].grid(True, linestyle='--', alpha=0.6)axes[0].axhline(-1, color='red', linestyle=':', label='Minimum teoretyczne (-1)', alpha=0.7)axes[0].legend()# Wykres kąta thetaaxes[1].plot(range(epochs), theta_history, color='green', linewidth=2)axes[1].set_title('Ewolucja Kąta $\\theta$')axes[1].set_xlabel('Epoka')axes[1].set_ylabel('Kąt $\\theta$ (Radiany)')axes[1].grid(True, linestyle='--', alpha=0.6)axes[1].axhline(0, color='red', linestyle=':', label='Wartość optymalna (0 lub $2\\pi$)', alpha=0.7)axes[1].axhline(2* np.pi, color='red', linestyle=':', alpha=0.7)axes[1].legend()plt.tight_layout() # Teraz powinno działać poprawnieplt.show()

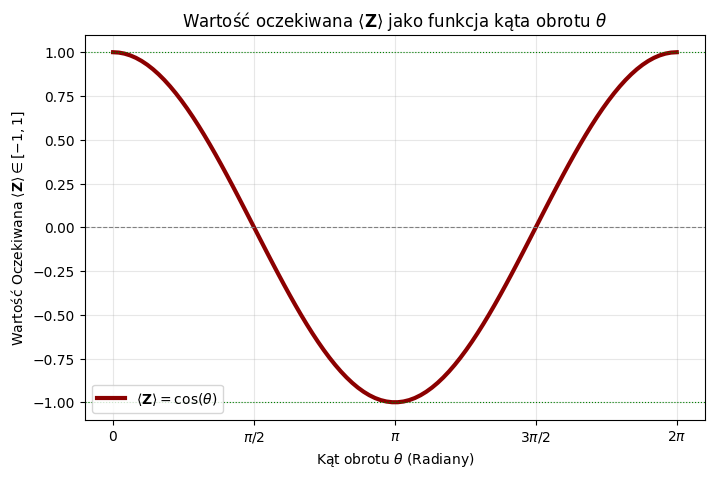

\[\mathbf{R_X}(\theta) \ket{0} = \cos\left(\frac{\theta}{2}\right) \ket{0} - i \sin\left(\frac{\theta}{2}\right) \ket{1} \] Wtedy wartość oczekiwana operatora \(\mathbf{Z}\) jest równa: \[\langle \mathbf{Z} \rangle = \cos(\theta) \] Ponieważ funkcja \(\cos(\theta)\) jest ciągła i przyjmuje wartości w zakresie \([-1, 1]\), jej wykres idealnie demonstruje to, co chcesz osiągnąć.
import pennylane as qml import pennylane.numpy as np import matplotlib.pyplot as plt # 1. Definicja Urządzenia (1 kubit) dev = qml.device('default.qubit', wires=1) # 2. Poprawiony Obwód Kwantowy z Parametryczną Bramką RX @qml.qnode(dev) def continuous_expval(theta): """ Obwód stosuje rotację RX z kątem theta. Zwraca wartość oczekiwaną operatora PauliZ, która jest równa cos(theta). """# Zastosowanie bramki obrotu RX qml.RX(theta, wires=0) return qml.expval(qml.PauliZ(wires=0)) # 3. Generowanie Danych # # Tworzymy wektor kątów theta od 0 do 2*pi (pełny obrót) theta_vals = np.linspace(0, 2* np.pi, 100) # Obliczamy wartość oczekiwaną dla każdego kąta expval_vals = [continuous_expval(theta) for theta in theta_vals] # 4. Wizualizacja Wyników plt.figure(figsize=(8, 5)) plt.plot(theta_vals, expval_vals, label=r'$\langle \mathbf{Z} \rangle = \cos(\theta)$', color='darkred', linewidth=3)plt.axhline(0, color='gray', linestyle='--', linewidth=0.8) # Linia y=0 plt.axhline(1, color='green', linestyle=':', linewidth=0.8) # Linia y=1 plt.axhline(-1, color='green', linestyle=':', linewidth=0.8) # Linia y=-1 # Oznaczenia plt.title(r'Wartość oczekiwana $\langle \mathbf{Z} \rangle$ jako funkcja kąta obrotu $\theta$') plt.xlabel(r'Kąt obrotu $\theta$(Radiany)') plt.ylabel(r'Wartość Oczekiwana $\langle \mathbf{Z} \rangle \in [-1, 1]$') plt.xticks([0, np.pi/2, np.pi, 3*np.pi/2, 2*np.pi], [r'$0$', r'$\pi/2$', r'$\pi$', r'$3\pi/2$', r'$2\pi$']) plt.grid(True, linestyle='-', alpha=0.3) plt.legend() plt.show()

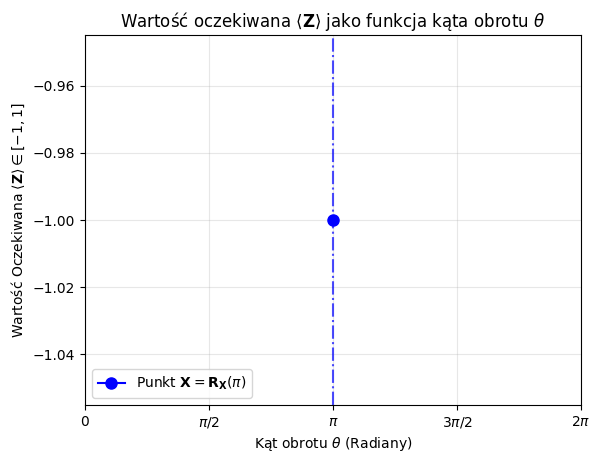

# --- Dodanie Oznaczenia dla Bramki X (theta = pi) ---pi_angle = np.pipi_expval = continuous_expval(pi_angle) # Wartość oczekiwana = -1.0# Pionowa linia w theta = piplt.axvline(pi_angle, color='blue', linestyle='-.', linewidth=1.5, alpha=0.7)# Punkt na wykresieplt.plot(pi_angle, pi_expval, marker='o', color='blue', markersize=8, label=r'Punkt $\mathbf{X} = \mathbf{R_X}(\pi)$')# Oznaczeniaplt.title(r'Wartość oczekiwana $\langle \mathbf{Z} \rangle$ jako funkcja kąta obrotu $\theta$')plt.xlabel(r'Kąt obrotu $\theta$(Radiany)')plt.ylabel(r'Wartość Oczekiwana $\langle \mathbf{Z} \rangle \in [-1, 1]$')plt.xticks([0, np.pi/2, np.pi, 3*np.pi/2, 2*np.pi], [r'$0$', r'$\pi/2$', r'$\pi$', r'$3\pi/2$', r'$2\pi$'])plt.grid(True, linestyle='-', alpha=0.3)plt.legend(loc='lower left')plt.show()
